Oracle RAC One Node環境を構成してみました ステップ4 Oracle Grid Infrastructureの導入

投稿日: 2024年6月17日 作成者: climb
このエントリーをはてなブックマークに追加
LINEで送る

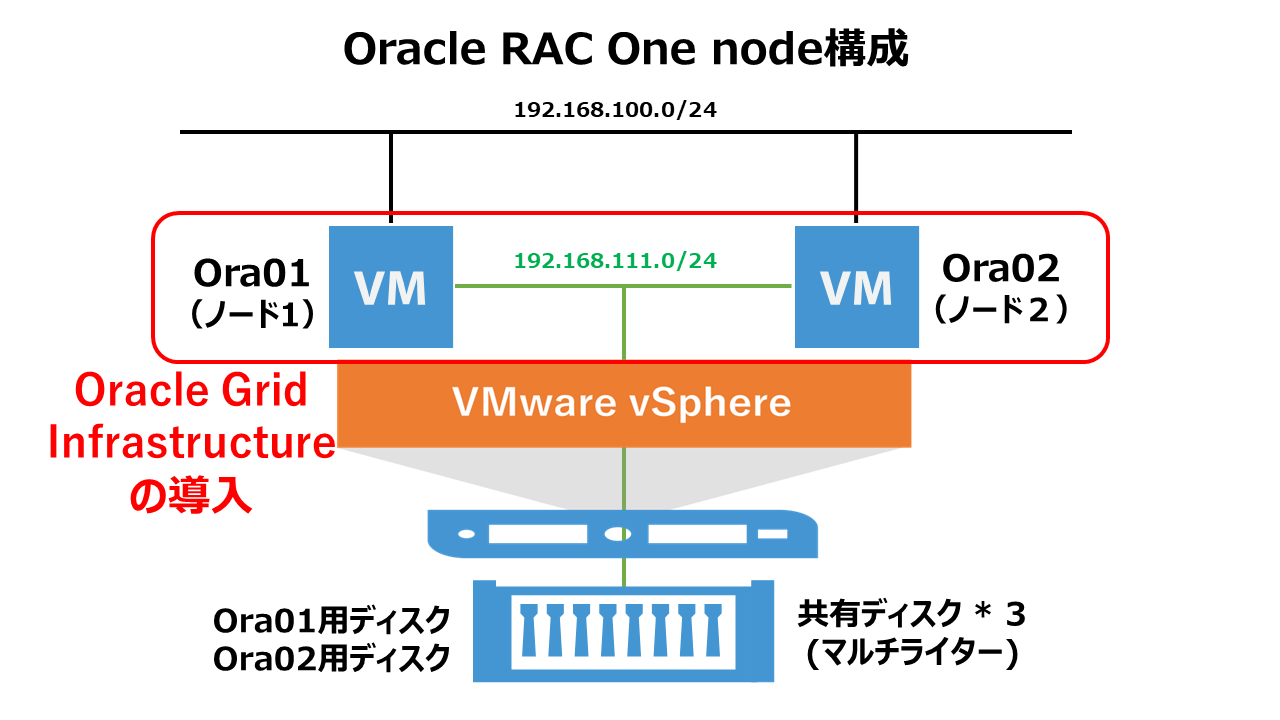

前回までの記事で、Oracle RAC One nodeを構成するための環境構成が一通り完了しました。今回はいよいよOracle Grid Infrastructureを導入していきます。

ーーーーーーーーーーーーーーーーーーーーーーーーーー
▽Oracle RAC One node構成関連ブログ
　ステップ１：Oracle Linux環境の導入
　ステップ２：Oracle Grid Infrastructureインストールの準備
　ステップ３：別Oracleノードの構成と共有ディスクの設定
　ステップ４：Oracle Grid Infrastructureの導入 ← 今回の記事
ーーーーーーーーーーーーーーーーーーーーーーーーーー

　

Oracle Grid Infrastructureインストーラの配置

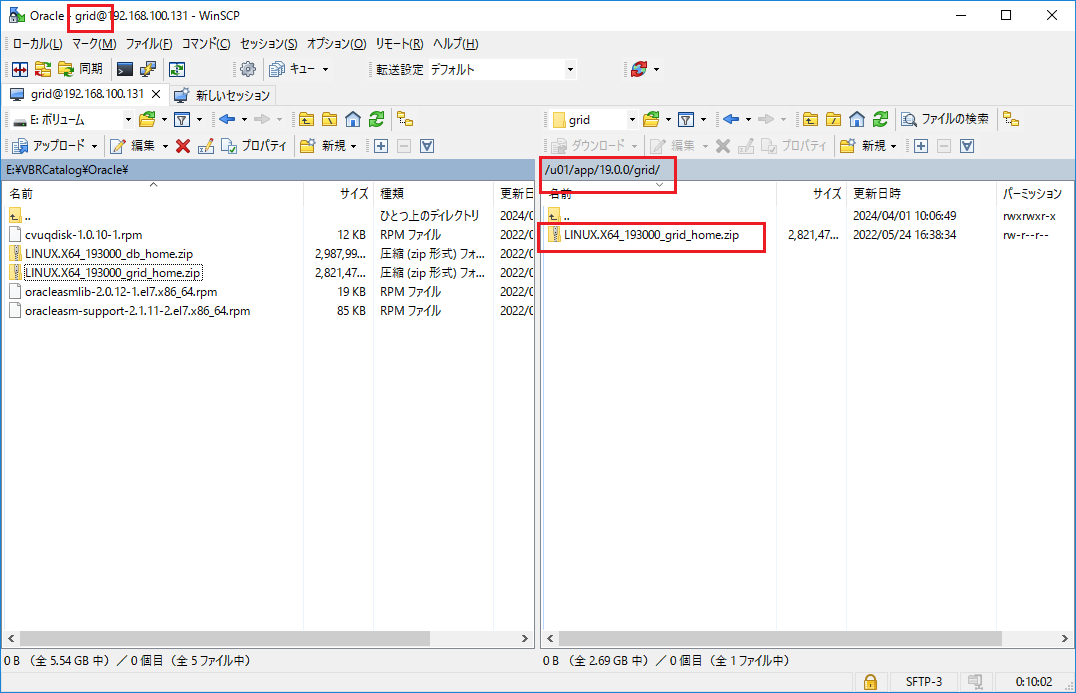

Ora01マシンに対して、あらかじめダウンロードしていたOracle Grid Infrastructureのインストーラ(LINUX.X64_193000_grid_home.zip)を配置します。今回は下記画像のように、WinSCPを使用しgridユーザでログインして、/u01/app/19.0.0/gridのパスにインストーラを配置しました。

　

配置後はgridユーザでSSHログインし、「cd /u01/app/19.0.0/grid」コマンドでインストーラ配置先のパスに移動した後、「unzip -q LINUX.X64_193000_grid_home.zip」コマンドを実行し、解凍しておきます。

cd /u01/app/19.0.0/grid
unzip -q LINUX.X64_193000_grid_home.zip

　

Oracle Grid Infrastructureインストールの実行

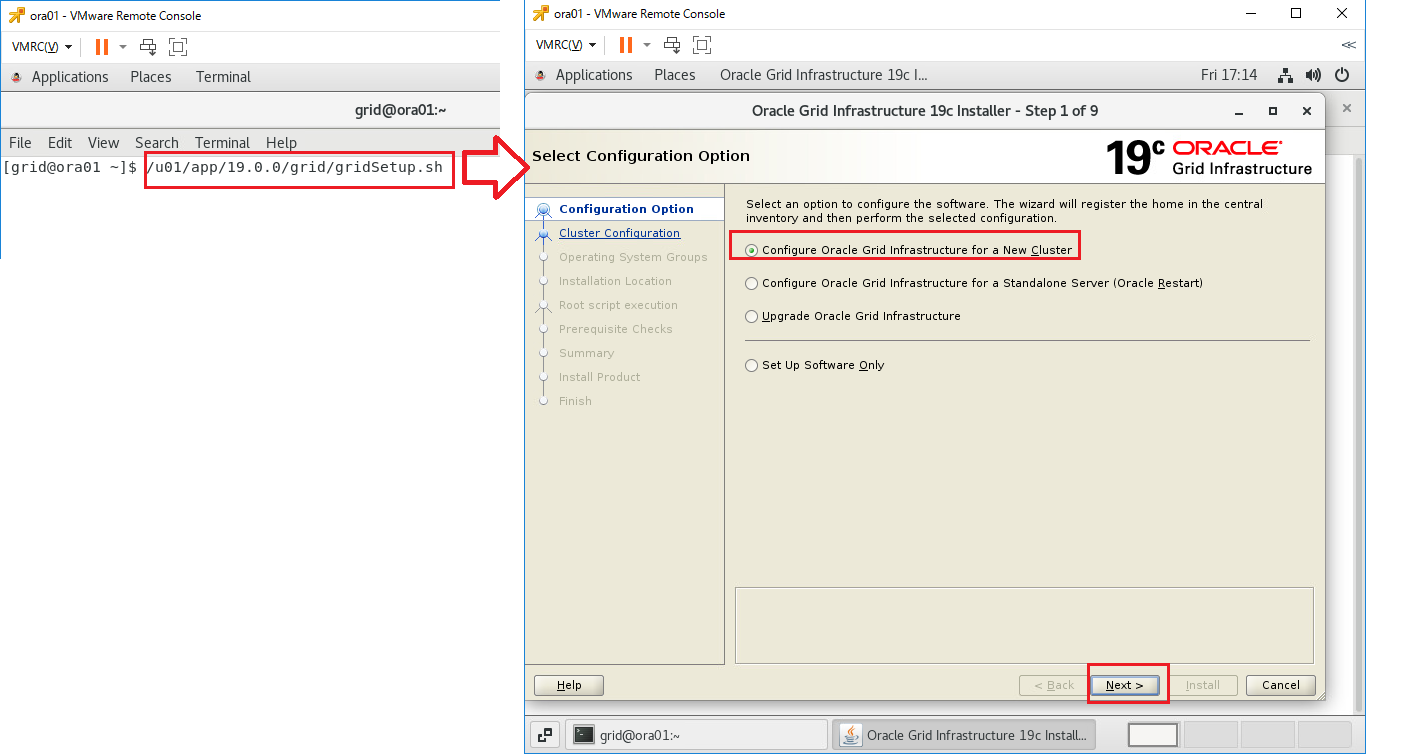

インストーラを配置したOra01マシンに対してvSpher ClientなどからgridユーザでGUIログインし、「/u01/app/19.0.0/grid/gridSetup.sh」コマンドを実行してOracle Grid Infrastructureインストールウィザードを起動します。最初の画面では「Configure Oracle Grid Infrastructure a New Cluster」を選択し、[Next」をクリックします。

/u01/app/19.0.0/grid/gridSetup.sh

　

次のステップでは、「Configure Oracle Standalone Cluster」を選択し、「Next」をクリックします。

　

次のステップではクラスタ名やSCAN名を指定します。今回の環境ではそれぞれ以下を指定しました。
※クラスタ名は任意で構いませんが、SCAN名はhostsファイルに記載していたものを指定します。
Cluster Name：ora-cluster
SCAN NAME：ora-scan
SCAN Port：1521

入力後、「Next」をクリックします。

　

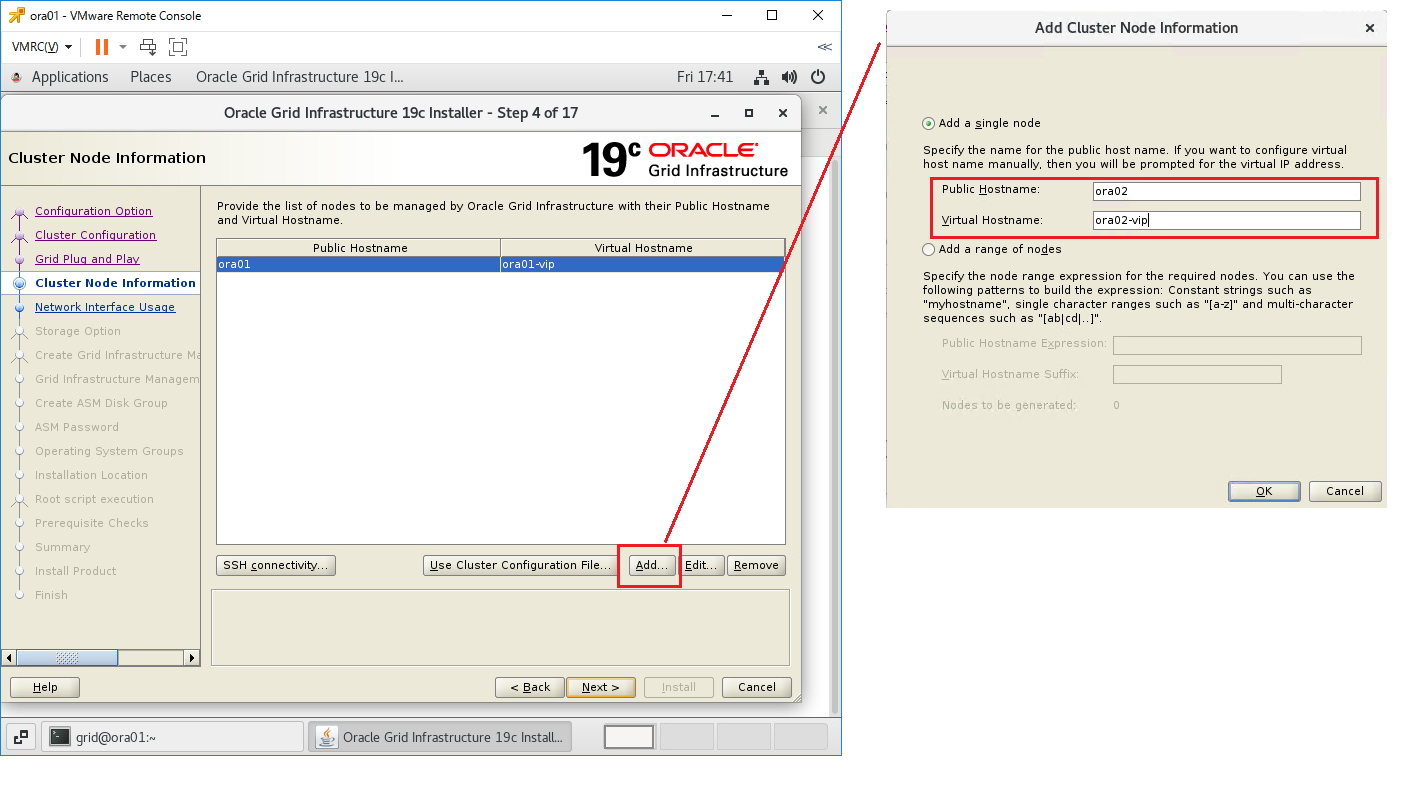

次のステップでは、Ora02ノードを追加するために、「Add」をクリックし、Public Hostnameに「Ora02」、Virtual Hostnameに「ora02-vip」をそれぞれ入力します。

　

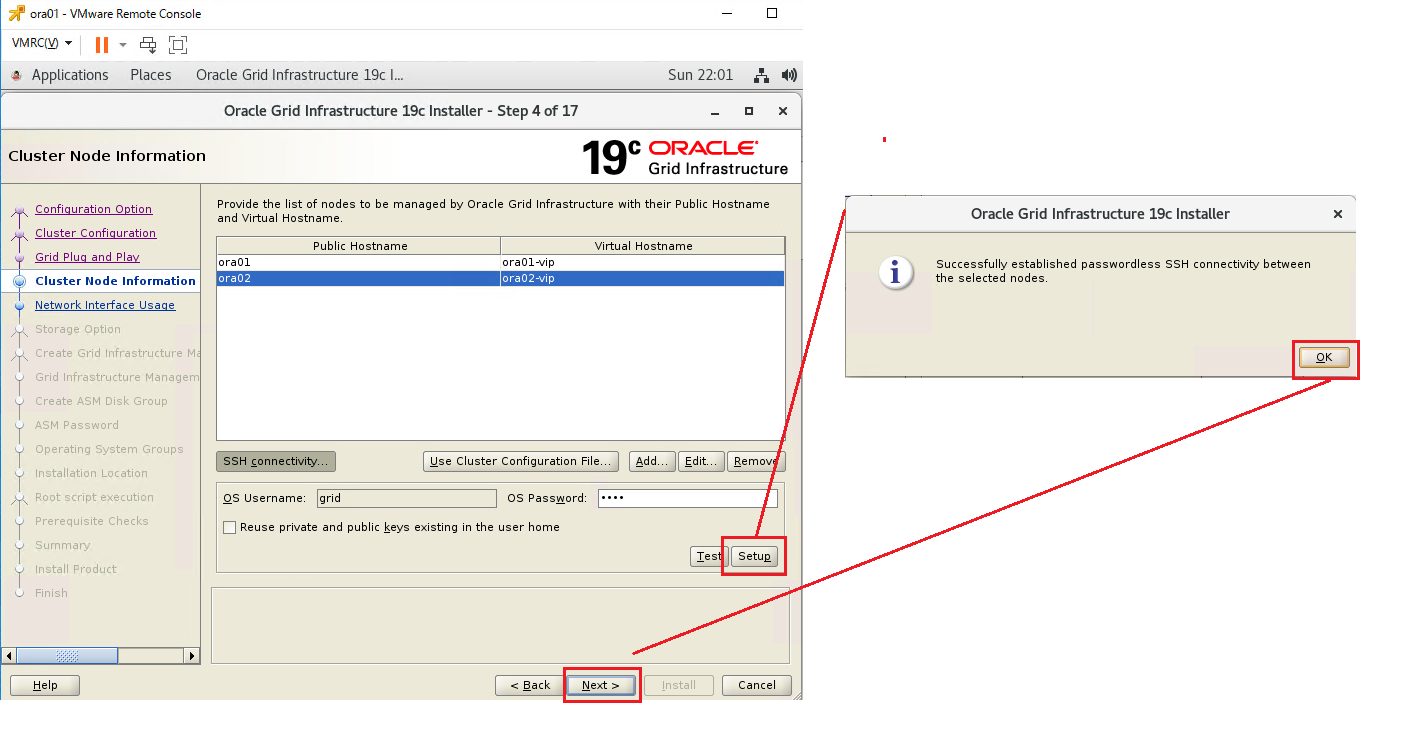

「OK」ボタンを押下しOra02ノードを追加した後は、「SSH Connectivity」をクリックして、gridユーザのパスワードを入力し、「Setup」を実行します。これにより、gridユーザがsshキーを介した接続が行えるように構成されます。実施完了後、「Next」をクリックします。

　

次のステップでは、各ネットワークの使用用途を指定します。今回はパブリックアクセス用の100のセグメントを「Public」、プライベート(兼ASM)接続用の111のセグメントを「ASM & Private」に、それぞれ指定しています。指定後、「Next」をクリックします。

　

次のステップでは、ASMの使用有無を指定します。今回はASMを使用するので、「Use Oracle Flex ASM for storage」を選択し、「Next」をクリックします。

　

次のステップでは、Grid Infrastructure Management Repository の使用有無を指定します。今回は使用しないので「No」を選択し、「Next」をクリックします。

　

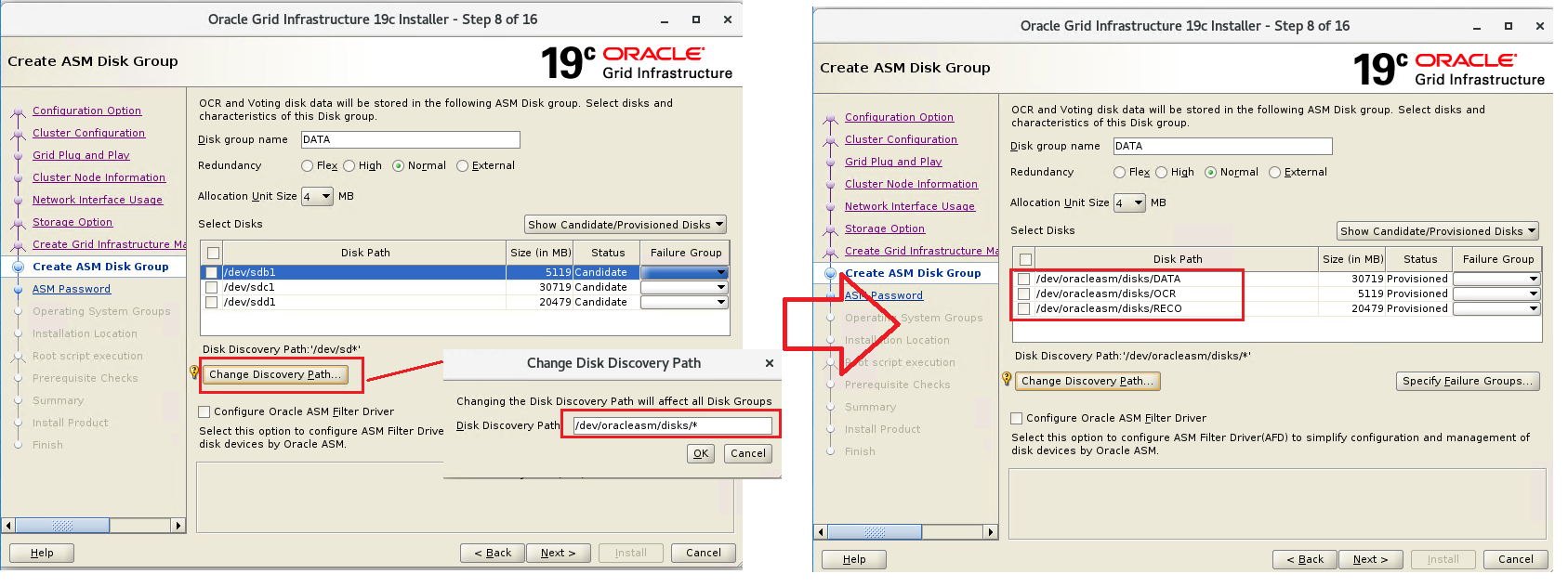

次のステップでは、ASMディスクグループを作成します。今回はASMLIBを使用して構成したOCR領域を指定するため、まずは「Change Discovery Path」を選択し、パスとして「/dev/oracleasm/disks/*」を入力します。これにより作成済みのASMディスクが表示されるようになります。

　

その後、OCR領域用のASMディスクの各種パラメータを指定します。今回はそれぞれ下記のように指定しました。
Disk Group Name：OCR
Redundancy：External
Allocation Unit Size：4MB
Select Disks：/dev/oracleasm/disks/OCR

設定後、「Next」をクリックします。

次のステップでは、SYSとASMSNMPユーザのパスワードを指定します。任意のパスワードを入力後、「Next」をクリックします。

　

次のステップでは、Intelligent Platform Management Interfaceの使用有無を指定します。今回は使用しないので「Do not use Intelligent Platform Management Interface」を選択し、「Next」をクリックします。

　

次のステップでは、Enterprise Manager Cloud Controlの設定を行います。今回は使用しないので「Register with Enterprise Manager Cloud Control」のチェックを外したまま、「Next」をクリックします。

　

次のステップでは、ASM Administrator、ASM DBA、ASM Operator用のグループを指定します。今回はそれぞれ下記のように指定しました。
ASM Administrator：asmadmin
ASM DBA：asmdba
ASM Operator：asmoper

設定後、「Next」をクリックします。

　

次のステップでは、Oracle Baseパスの設定を行います。今回は「/u01/app/grid」を入力し、「Next」をクリックします。

　

次のステップでは、Inventory Directoryパスの設定を行います。今回はデフォルトの「/u01/app/oraInventory」のまま、「Next」をクリックします。

　

次のステップでは、構成スクリプトに関する設定を行えます。今回はデフォルトの「Automatically run configuration scripts」のチェックを外したまま、「Next」をクリックします。

　

次のステップに進むと、インストール実施のための構成チェックが行われます。今回は検証用に作成しているのみですので、SwapサイズやDNS関連の問題が出力しておりますが、インストールの実施自体は可能ですので、「Ignore All」にチェックを入れ、「Next」をクリックします。

　

最後にSummary画面に遷移するので、内容を確認し「Install」をクリックします。

　

インストールプロセスが開始されます。しばらくすると「Execute Configuration Scripts」画面がポップアップされます。

　

対応として、各OracleノードにrootユーザでSSH接続し「orainstRoot.sh 」と「root.sh」をOra01→Ora02の順で実行します。

まずはOra01マシンで「/u01/app/oraInventory/orainstRoot.sh」コマンドを実行します。

/u01/app/oraInventory/orainstRoot.sh

　

Ora02マシンでも同「orainstRoot.sh 」コマンドを実行します。

　

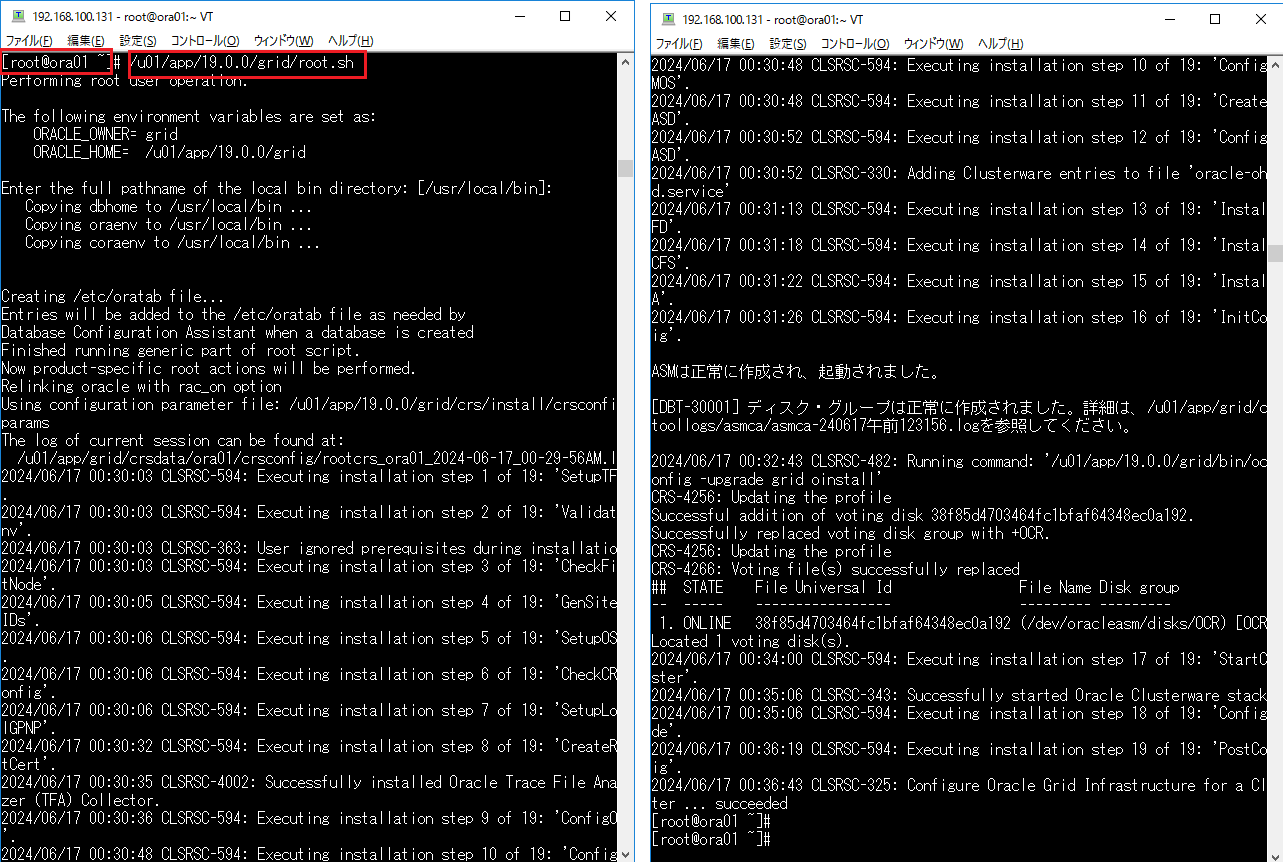

次に、Ora01マシンで「/u01/app/19.0.0/grid/root.sh」コマンドを実行します。

/u01/app/19.0.0/grid/root.sh

　

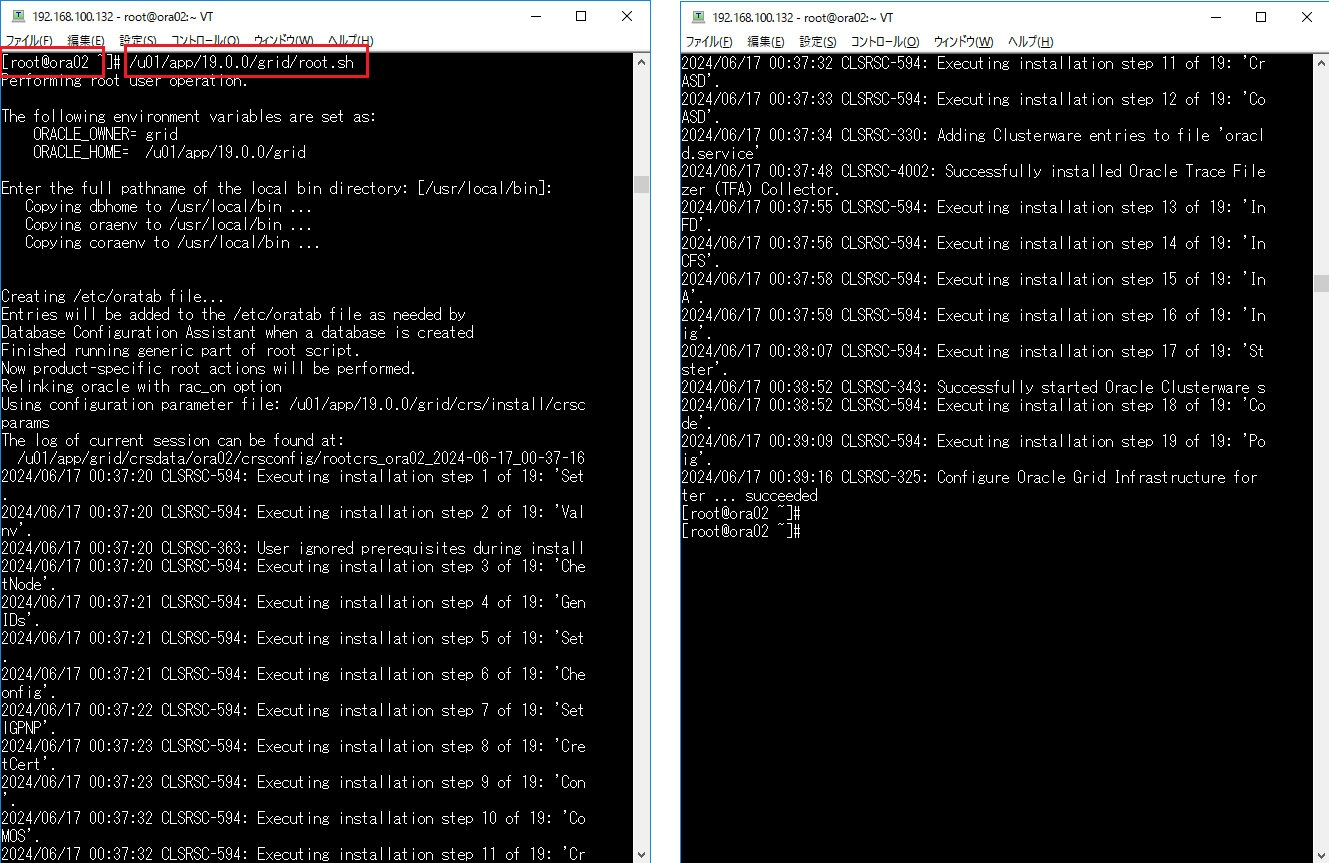

Ora02マシンでも同「root.sh」コマンドを実行します。

　

完了後、インストールウィザード画面に戻り、「Execute Configuration Scripts」画面の「OK」ボタンを押下し、インストールを再開します。

　

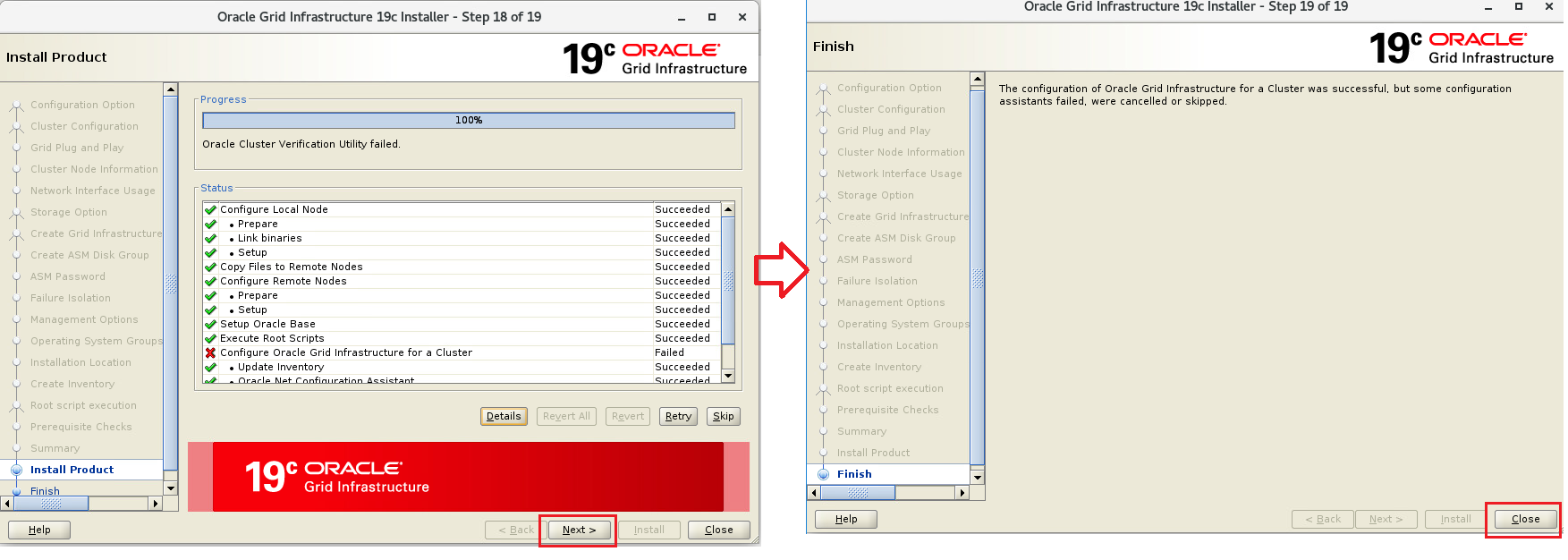

そのままインストールプロセスが100%に到達するまで待ちます。インストール終了後、今回の環境ではDNSにより名前解決されていないといったエラーが出力し、一部ステータスはFailedとなってしまっていますが、HostsファイルでSCAN名等が解決できていれば問題ないため、そのまま「Next」をクリックし、最終ステップで「Close」を押下、インストールウィザードを閉じます。

Oracle Grid Infrastructureの起動状況の確認

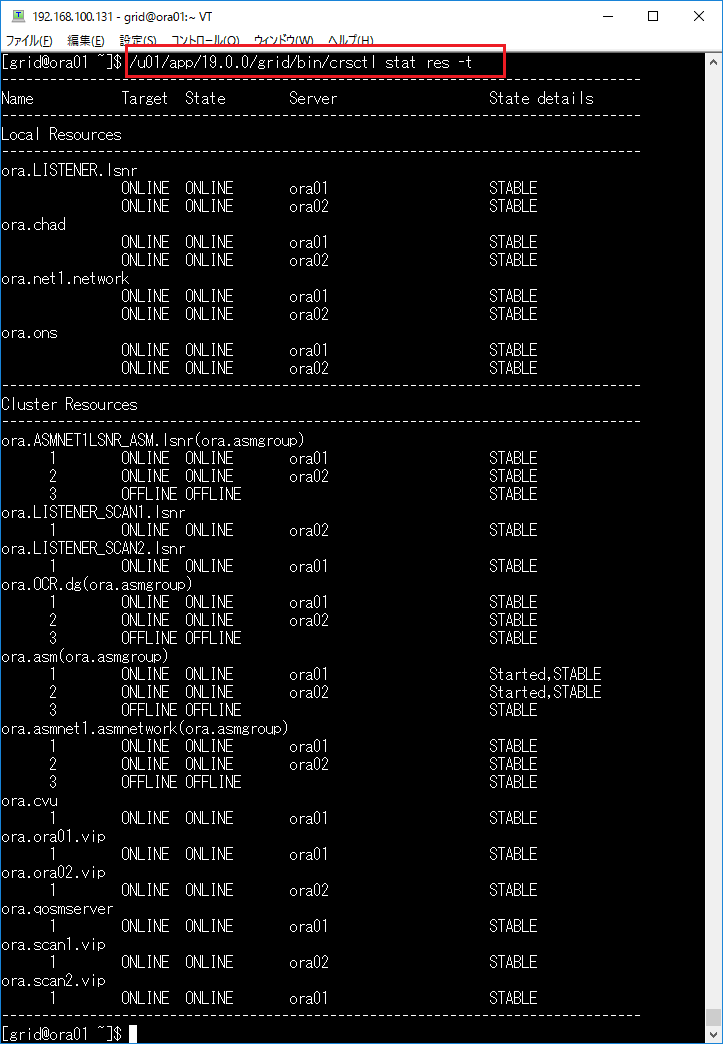

Oracle Grid Infrastructureインストール完了後「/u01/app/19.0.0/grid/bin/crsctl stat res -t」コマンドを実行し、すべてのステータスが「Stable」となっていることを確認します。

/u01/app/19.0.0/grid/bin/crsctl stat res -t

　

これでOracle Grid Infrastructureのインストールまで完了しました。
次回のブログでは、最後の作業としてOracle RAC One Nodeをのインストールを実施します。

参考ページ：https://docs.oracle.com/en/operating-systems/oracle-linux/7/install/#Oracle-Linux-7
